В поле
Tolerance
задается значение допуска аппроксимации скрытых и очерковых линий для данного чертежного вида. Эта величина определяет точность изображения скрытых и очерковых линий - чем меньше значение допуска, тем качественнее изображение, но при этом процесс обновления вида замедляется.
При создании или корректировке вида система использует значение допуска, заданное в поле
Tolerance
. Если это значение не задано (т.е. в поле Tolerance находится значение 0.0), система автоматически вычисляет допуск (смотрите следующий рисунок). Если Вы зададите новое значение допуска и нажмете клавишу OK или Apply, то произойдет полное обновление вида независимо от состояния выключателя
Suppress View Update
[Подавить Обновление Вида].
Система проверяет корректность значения допуска. Если введено отрицательное число, то в качестве допуска устанавливается значение, взятое в файле значений пользователя по умолчанию.

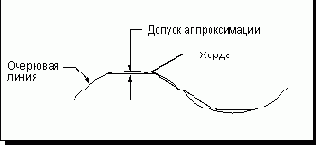

Значение допуска Tolerance управляет точностью изображения очерковых и скрытых линий
ЗАМЕЧАНИЕ: Допуск Tolerance используется функциями, выполняющими аппроксимацию кривых (в частности, функцией Insert?>Curve Operation?>Simplify [Вставка?>Операция с Линиями?>Упростить] при работе в модуле Drafting). Как правило, чем меньше значение допуска, тем больше линий генерируется операцией аппроксимации Simplify.
