Опция UV Grid - Параметрическая сетка
Опция UV Grid управляет изображением линий параметрической (UV) сетки на выделенных чертежных видах. Параметрическая сетка создается с помощью изопараметрических линий поверхности тела. Если опция
UV Grid
включена, то на указанных выделенных видах появляется изображение изопараметрических линий; если опция
UV Grid
выключена, то изображение этих линий удаляется (смотрите следующий рисунок).
ЗАМЕЧАНИЕ:
Количество изопараметрических линий, формируемых для грани, определяется с помощью параметра
UV Grid Counts
, заданного для нее в диалоговом окне Edit Object Display.

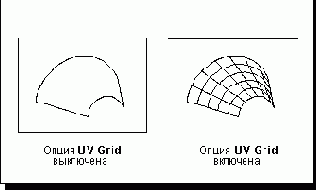

Действие опции UV Grid
